A hő-mágneses megszakítók az elektromos rendszerek alapvető alkotóelemei, és mint megszakítók beszállítója, saját bőrömön tapasztaltam, hogyan játszanak döntő szerepet különböző alkalmazásokban. Vessen egy pillantást ezeknek a praktikus eszközöknek a sokféle felhasználására.
Túláram elleni védelem
A termikus-mágneses megszakítók egyik elsődleges célja az elektromos áramkörök túláram elleni védelme. A túláram számos ok miatt fordulhat elő, például rövidzárlat vagy túlterhelés. Ha túl sok áram folyik át az áramkörön, az túlmelegedést okozhat, ami tüzet vagy az elektromos berendezések károsodását okozhatja.
A termikus-mágneses megszakító termikus részét úgy tervezték, hogy reagáljon a hosszú távú túláramokra. A hőtágulás elvén működik. Ha az áram hosszabb ideig meghaladja a névleges értéket, a keletkező hő hatására egy bimetál szalag meghajlik. Ez a hajlítási művelet kioldja a megszakítót, megszakítva az áramkör tápellátását.
Másrészt a megszakító mágneses része felelős a rövidzárlatok kezeléséért. A rövidzárlatok hirtelen és jelentős áramnövekedést okoznak. A nagy áram által keltett mágneses tér hatására az elektromágnes vonzza a dugattyút, ami gyorsan kioldja a megszakítót. Ez a gyors reagálás segít megelőzni az elektromos rendszer károsodását és csökkenti a tűzveszélyt.
Lakossági alkalmazások
Lakossági környezetben termikus-mágneses megszakítókat használnak az elektromos panelekben, hogy megvédjék a ház különböző áramköreit. Például védik a világítási áramköröket, aljzatokat és készülékeket. Az otthon minden áramköre általában külön megszakítóhoz csatlakozik. Ha túláram van egy adott áramkörben, a megfelelő megszakító kiold, megakadályozva a vezetékek és az ahhoz csatlakoztatott eszközök károsodását.
Tegyük fel, hogy van egy elosztója, amelybe több eszköz is csatlakoztatva van. Ha túl sok áramot próbál felvenni az elosztón keresztül, akkor az adott kimeneti áramkör megszakítója leold. Ez nemcsak az elektronikáját védi, hanem otthonát is megóvja az esetleges elektromos veszélyektől.
Kereskedelmi és ipari alkalmazások
Kereskedelmi és ipari környezetben a termikus-mágneses megszakítókat sokkal nagyobb mértékben használják. Védik az elektromos rendszereket gyárakban, irodákban és más kereskedelmi épületekben. Ezeket a megszakítókat gyakran nagyobb áramerősségre és feszültségre tervezték, mint a lakossági megszakítók.
A gyárakban például megvédik a gépeket és berendezéseket a túláramtól. Ha a gép meghibásodik és túl sok áramot vesz fel, a megszakító kiold, így elkerülhető a gép és az elektromos rendszer károsodása. Ez segít csökkenteni az állásidőt és a karbantartási költségeket.
Kereskedelmi épületekben megszakítók védik a világítási rendszereket, a HVAC (fűtés, szellőztetés és légkondicionáló) rendszereket és más elektromos terheléseket. Biztosítják e rendszerek megbízható működését és megakadályozzák az elektromos tüzeket.
Motorvédelem
A motor védelmére termikus-mágneses megszakítókat is használnak. A motorok számos ipari és kereskedelmi alkalmazás jelentős részét képezik. Amikor a motor elindul, általában nagy bekapcsolási áramot vesz fel. A termikus-mágneses megszakítót úgy tervezték, hogy ezt a bekapcsolási áramot kioldás nélkül kezelje. Ha azonban a motor túlterhelést vagy rövidzárlatot tapasztal normál működés közben, a megszakító kiold, hogy megvédje a motort.
Ez a védelem kulcsfontosságú, mert a motorok cseréje költséges, és a motor meghibásodása jelentős fennakadásokat okozhat a termelésben. A termikus-mágneses megszakítók használatával a vállalkozások biztosíthatják motorjaik hosszú élettartamát, és elkerülhetik a költséges javításokat vagy cseréket.
Megújuló energiarendszerek
A megújuló energiaforrások, például a nap- és szélenergia növekvő népszerűségével a hő-mágneses megszakítók is utat találnak ezekbe a rendszerekbe. A napelemes rendszerekben például megszakítókat használnak az elektromos alkatrészek, például inverterek, töltésvezérlők és akkumulátorok védelmére.
A napelemek egyenáramot (DC) állítanak elő, a megszakítók pedig segítenek megelőzni a túláramot és a rövidzárlatot az egyenáramú áramkörökben. Ezenkívül védik a rendszer váltakozó áramú oldalát is, amikor az inverter az egyenáramot váltakozó árammá alakítja át. Hasonlóképpen a szélerőművekben a megszakítók védik a generátorokat, transzformátorokat és egyéb elektromos berendezéseket a túláramtól és a rövidzárlattól.
Egyéb kapcsolódó áramkör-megszakítók
Megszakító beszállítóként más típusú megszakítókat is kínálunk, amelyek kiegészítik a termikus-mágneses megszakítókat. Például aBeágyazott VCB típusú oszlopokegyfajta vákuum-megszakító. A vákuum-megszakítók nagy teljesítményükről és megbízhatóságukról ismertek. Gyakran használják nagyfeszültségű alkalmazásokban, és gyorsan és biztonságosan megszakíthatják az áramot.
ABeágyazott oszlopok típusú vákuum-megszakítóegy másik lehetőség. Beágyazott oszlopokkal rendelkezik, amelyek jobb szigetelést és védelmet biztosítanak. Ez a típusú megszakító különféle elektromos rendszerekhez alkalmas, különösen azokhoz, amelyek magas szintű biztonságot igényelnek.
AVákuumos szakaszolóelektromos áramkörök leválasztására szolgál. Használható megszakítókkal együtt a további biztonság érdekében. Ha karbantartásra vagy javításra van szükség, a vákuum-szakaszoló segítségével le lehet választani az áramkört az áramforrásról.

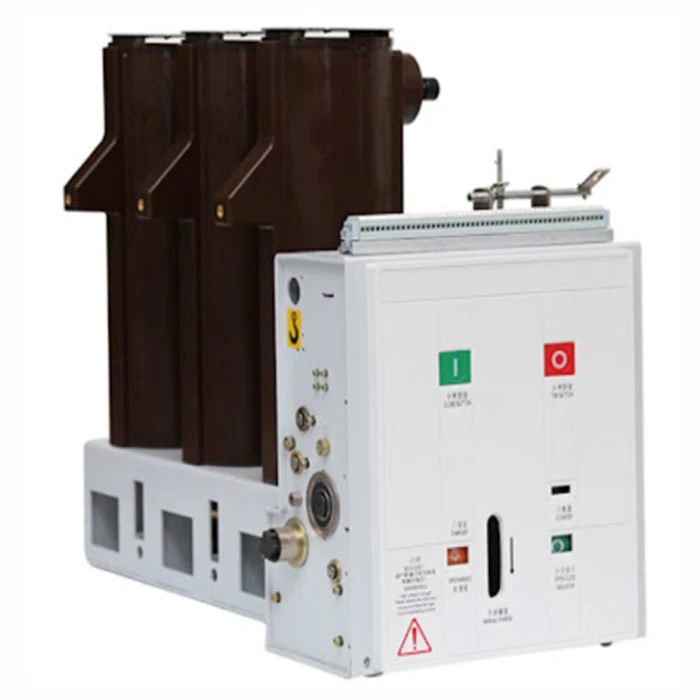

AKihúzható típusú vákuum-megszakítóelőnye a könnyű karbantartás. Ellenőrzés vagy csere céljából könnyen eltávolítható az elektromos panelről. Ezt a típusú megszakítót általában ipari és kereskedelmi alkalmazásokban használják.
ANagyfeszültségű levegő áramkör megszakítónagyfeszültségű alkalmazásokhoz készült. Levegőt használ ívoltó közegként, és képes kezelni a nagy áramokat és feszültségeket. Ezt a típusú megszakítót gyakran használják az energiaátviteli és elosztó rendszerekben.
Forduljon hozzánk, ha megszakítóra van szüksége
Ha a termikus-mágneses megszakítókat vagy az általunk kínált más típusú megszakítókat keresi, ne habozzon kapcsolatba lépni. Termékeink széles választékával rendelkezünk, hogy megfeleljen az Ön egyedi igényeinek. Akár egy lakástulajdonos, aki az elektromos paneljét szeretné frissíteni, akár egy üzlettulajdonos, akinek ipari minőségű megszakítókra van szüksége, mi segítünk. Lépjen kapcsolatba velünk még ma, hogy megbeszéljük igényeit és árajánlatot kérjünk.
Hivatkozások
- Villamosmérnöki kézikönyv, harmadik kiadás
- Az elektromos áramkörök megértése, Robert L. Boylestad
- Megszakító alkalmazási útmutató, amelyet a vezető elektromos berendezések gyártója adott ki
